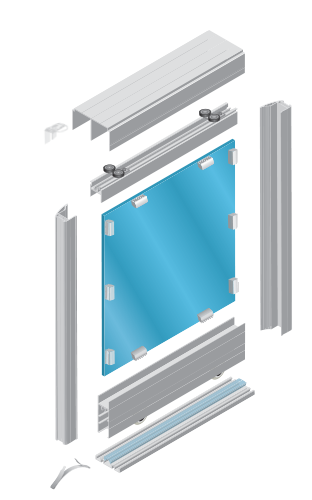

blue 18 Frame

System drzwi przesuwnych
z dolnym układem jezdnym

Jest to system oparty na konstrukcji ramowej przeznaczony do wypełnień o grubości 18 mm. Zastosowanie klinów mocujących pozwala także na użycie wypełnień szklanych o grubości 4 mm oraz 4,5 mm.

Wykorzystując łączniki Simple H21, a także H28 możemy w dowolny sposób konfigurować wypełnienia: płytę 18 mm z wypełnieniami szklanymi 4 mm i 4,5 mm lub też samo szkło ze szkłem. Dodatkowo łącznik H28 po skręceniu z ramą, nadaje drzwiom większej sztywności.

Standardowa szerokość toru górnego 75mm pozwala na zastosowanie bardziej ergonomicznych rączek: Libra i Era które zwiększają komfort użytkowania. System posiada dwa typy torów dolnych: V i C, a co za tym idzie dwa rodzaje wózków – z rolką wypukłą V i rolką wklęsłą C. W systemie tym zarówno wózki górne jak i dolne posiadają łożyska kulkowe.

INSTRUKCJA MONTAŻU
DO POBRANIA
Blue 18 Frame
Rączka ERA
PŁYTA 18mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04512 SREBRNY 2700 20 szt.
06063 SREBRNY 3000 20 szt.
04511 JASNY BRĄZ 2700 20 szt.
04933 RAL BIAŁY POŁYSK 2700 20 szt.
05745 RAL CZARNY MAT 2700 20 szt.
Rączka LIBRA
PŁYTA 18mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
03446 SREBRNY 2700 20 szt.
03506 JASNY BRĄZ 2700 20 szt.
Rączka REKORD
PŁYTA 18mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04748 SREBRNY 2700 20 szt.
04747 JASNY BRĄZ 2700 20 szt.
05909 RAL CZARNY MAT 2700 20 szt.
Listwa pozioma górna SIMPLE Frame II
PŁYTA 18mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04460 SREBRNY 1500 24 szt.
04456 JASNY BRĄZ 1500 24 szt.
04461 SREBRNY 2000 24 szt.
04457 JASNY BRĄZ 2000 24 szt.
04942 RAL BIAŁY POŁYSK 2000 24 szt.
05749 RAL CZARNY MAT 2000 24 szt.
04462 SREBRNY 2500 24 szt.
04458 JASNY BRĄZ 2500 24 szt.
04463 SREBRNY 3000 24 szt.
04459 JASNY BRĄZ 3000 24 szt.
04943 RAL BIAŁY POŁYSK 3000 24 szt.
05750 RAL CZARNY MAT 3000 24 szt.
Listwa pozioma dolna SIMPLE Frame II
PŁYTA 18mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04452 SREBRNY 1500 12 szt.
04448 JASNY BRĄZ 1500 12 szt.
04453 SREBRNY 2000 12 szt.
04449 JASNY BRĄZ 2000 12 szt.
04940 RAL BIAŁY POŁYSK 2000 12 szt.
05747 RAL CZARNY MAT 2000 12 szt.
04454 SREBRNY 2500 12 szt.
04450 JASNY BRĄZ 2500 12 szt.
04455 SREBRNY 3000 12 szt.
04451 JASNY BRĄZ 3000 12 szt.
04941 RAL BIAŁY POŁYSK 3000 12 szt.
05748 RAL CZARNY MAT 3000 12 szt.
Tor górny BLUE
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04471 SREBRNY 1500 12 szt.
04465 JASNY BRĄZ 1500 12 szt.
04472 SREBRNY 2000 12 szt.
04466 JASNY BRĄZ 2000 12 szt.
04937 RAL BIAŁY POŁYSK 2000 12 szt.
05754 RAL CZARNY MAT 2000 12 szt.
04473 SREBRNY 2500 12 szt.
04467 JASNY BRĄZ 2500 12 szt.
04474 SREBRNY 3000 12 szt.
04468 JASNY BRĄZ 3000 12 szt.
04938 RAL BIAŁY POŁYSK 3000 12 szt.
05755 RAL CZARNY MAT 3000 12 szt.
04475 SREBRNY 4000 12 szt.
04469 JASNY BRĄZ 4000 12 szt.
04476 SREBRNY 6000 12 szt.
04470 JASNY BRĄZ 6000 12 szt.
04939 RAL BIAŁY POŁYSK 6000 12 szt.
05756 RAL CZARNY MAT 6000 12 szt.
Tor dolny BLUE-C
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04483 SREBRNY 1500 12 szt.
04477 JASNY BRĄZ 1500 12 szt.
04484 SREBRNY 2000 12 szt.
04478 JASNY BRĄZ 2000 12 szt.
04485 SREBRNY 2500 12 szt.
04479 JASNY BRĄZ 2500 12 szt.
04486 SREBRNY 3000 12 szt.
04480 JASNY BRĄZ 3000 12 szt.
04487 SREBRNY 4000 12 szt.
04481 JASNY BRĄZ 4000 12 szt.
04488 SREBRNY 6000 12 szt.
04482 JASNY BRĄZ 6000 12 szt.
Tor dolny BLUE-V
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04495 SREBRNY 1500 12 szt.
04489 JASNY BRĄZ 1500 12 szt.
04496 SREBRNY 2000 12 szt.
04490 JASNY BRĄZ 2000 12 szt.
04934 RAL BIAŁY POŁYSK 2000 12 szt.
05751 RAL CZARNY MAT 2000 12 szt.
04497 SREBRNY 2500 12 szt.
04491 JASNY BRĄZ 2500 12 szt.
04498 SREBRNY 3000 12 szt.
04492 JASNY BRĄZ 3000 12 szt.
04935 RAL BIAŁY POŁYSK 3000 12 szt.
05752 RAL CZARNY MAT 3000 12 szt.
04499 SREBRNY 4000 12 szt.
04493 JASNY BRĄZ 4000 12 szt.
04500 SREBRNY 6000 12 szt.
04494 JASNY BRĄZ 6000 12 szt.
04936 RAL BIAŁY POŁYSK 6000 12 szt.
05753 RAL CZARNY MAT 6000 12 szt.
Zaślepka gumowa do toru dolnego
KOD KOLOR OPAK. ZBIORCZE JEDN. MIARY
20233 BEZBARWNY 50 mb
Pozycjoner wózka górnego SIMPLE
KOD OPAK. ZBIORCZE JEDN. MIARY
20240 1 opak. (100 szt.)
Pozycjoner wózka górnego FIX
Zalecany wkręt podkładkowy 3 x 13 (indeks: 20096)
KOD OPAK. ZBIORCZE JEDN. MIARY
20326 10 szt.
Wózek prowadzący BLUE 18 Frame (Zestaw 2 szt.)
Zestaw zawiera dwa wózki, lewy i prawy
KOD OPAK. ZBIORCZE JEDN. MIARY
10218 200 opak.
Wózek dolny SIMPLE / BLUE 10V (Zestaw 2 szt.)
KOD OPAK. ZBIORCZE JEDN. MIARY
10223 50 opak.
Wózek dolny BLUE 10C (Zestaw 2 szt.)
KOD OPAK. ZBIORCZE JEDN. MIARY
10221 50 opak.
Stoper SIMPLE
KOD OPAK. ZBIORCZE JEDN. MIARY
10163 100 szt.
Klin mocujący do szyby 40 mm FRAME
KOD OPAK. ZBIORCZE JEDN. MIARY
20234 50 opak.(40 szt.)
Klin mocujący do szyby 40 mm BLUE-FRAME
KOD OPAK. ZBIORCZE JEDN. MIARY
20361 50 opak. (40 szt.)
Łącznik H21/18 SIMPLE
PŁYTA 18mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04447 SREBRNY 3000 30 szt.
04446 JASNY BRĄZ 3000 30 szt.
04929 RAL BIAŁY POŁYSK 3000 30 szt.
05746 RAL CZARNY MAT 3000 30 szt.
Łącznik H28/18 SIMPLE
PŁYTA 18mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
04445 SREBRNY 3000 30 szt.
04444 JASNY BRĄZ 3000 30 szt.
04932 RAL BIAŁY POŁYSK 3000 30 szt.
Szczotki odbojowe
KOD KOLOR A (mm) B (mm) MONTAŻ DŁUGOŚĆ OPAK. ZBIORCZE JEDN. MIARY
20288-SV BIAŁY 14 4 bez kleju 50 mb 4 rolki mb
20428-SV BIAŁY 14 4 bez kleju 200 mb 10 rolek rolka
20094-SV SZARY 14 4 bez kleju 200 mb 4 rolki mb
20224-SV SZARY 14 4 bez kleju 50 mb 10 rolek rolka
20429-SV CZARNA 14 4 bez kleju 200 mb 4 rolki mb
20334-SV CZARNA 14 4 bez kleju 200 mb 10 rolek rolka
Szczotki przeciwkurzowe
KOD KOLOR A (mm) B (mm) MONTAŻ DŁUGOŚĆ ROLKI OPAK. ZBIORCZE JEDN. MIARY
20405-SV BIAŁY 6,7 13 bez kleju 50 mb 10 rolek rolka
20027-SV SZARY 6,7 13 z klejem 200 mb 3 rolki mb
20227-SV SZARY 6,7 13 z klejem 50 mb 12 rolek rolka
20024-SV SZARY 4,8 13 bez kleju 200 mb 4 rolki mb
20226-SV SZARY 4,8 13 bez kleju 50 mb 10 rolek rolka
20423-SV CZARNA 4,8 13 bez kleju 50 mb 10 rolek rolka
Wkręty UNIX i Blachowkręty
KOD NAZWA WYMIARY(mm) OPAK. ZBIORCZE JEDN. MIARY
20096 Wkręt UNIX podkł. 3,0×13 20 opak. (100 szt.)
20107 Wkręt UNIX z łbem stożk. 3,0×13 20 szt.
20001 Blachowkręt 6,3×32 2000 szt.
20371 Blachowkręt 6,3×45 2000 szt.
