simple Start

System drzwi przesuwnych
z dolnym układem jezdnym

System Simple START opiera się na konstrukcji płytowej. Dedykowany jest do wypełnień o grubości 16 mm – 50 mm. Waga 1 skrzydła drzwi nie może przekroczyć 50 kg.Simple START cechuje prostota konstrukcji oraz szybki i łatwy montaż.

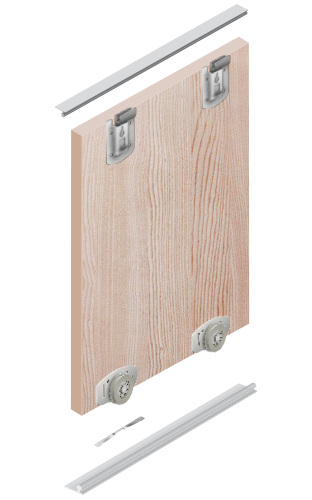

System składa się z 3 głównych elementów: łożyskowanego wózka dolnego, prowadnika górnego oraz uniwersalnego toru START, który montuje się jako dolny i górny. Zastosowanie tego typu toru znacznie ogranicza koszty produkcyjne drzwi przesuwnych.

System wyposażony jest w stoper START, wykonany ze sprężystej stali. Jego funkcją jest zapobieganie samoczynnemu odsuwaniu się skrzydła drzwiowego. Montowany jest do toru za pomocą wkrętów.

INSTRUKCJA MONTAŻU
DO POBRANIA
simple Start
Tor Start
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY CENA
50493 SUROWY 1500 50 SZT.
50494 SUROWY 2000 50 SZT.
50495 SUROWY 2500 50 SZT.
50489 SUROWY 3000 50 SZT.
50496 SUROWY 4000 50 SZT.
50490 SUROWY 6000 50 SZT.
Prowadnik górny Simple Start
KOD JEDN. MIARY OPAK. ZBIORCZE CENA
10173 szt. 100
Wózek dolny Simple Start
KOD JEDN. MIARY OPAK. ZBIORCZE CENA
10172 szt. 100
Stoper Simple Start
KOD JEDN. MIARY OPAK. ZBIORCZE CENA
10174 szt. 1000
Zestaw do drzwi przejściowych Simple Star (1 skrzydło)
KOD OPAK. ZBIORCZE JEDN. MIARY CENA
10188 25 KPL.
Elementy składowe zestawu
NAZWA ILOŚĆ
wózek dolny Simple Star 2 SZT.
prowadnik górny Simple Star 2 SZT.
stoper Simple Star 1 SZT.
wkręt podkładowy 3,5 x 13 2 SZT.
wkręt z łbem walcowym 4,0 x 13 16 SZT.
Wkręty UNIX
KOD NAZWA WYMIARY(mm) OPAK. ZBIORCZE JEDN. MIARY CENA
20322 WKRĘT UNIX z łbem stożk. - do stoperów START 3,5×13 20 OPAK. (100 szt.)
20323 WKRĘT UNIX z łbem stożk. - do wózków START 4,0×13 20 OPAK. (100 szt.)
