NOWOŚCI

simple 10 Frame

System drzwi przesuwnych z dolnym układem jezdnym, na torze podwójnym

System ten bazuje na konstrukcji ramowej i przeznaczony jest do wypełnień płytowych 10 mm, szklanych 4,5 mm lub do lustra 4 mm. W skład tego systemu wchodzą dwie linie rączek: FALA i POLO, dostępne w kolorach: srebrnym i jasnym brązie. Nowatorskim rozwiązaniem jest zastosowanie listwy poziomej górnej SIMPLE 10 także jako łącznika.

Dzięki zastosowaniu wąskich torów SIMPLE znacznie zmniejsza się odległość między skrzydłami, co wpływa na zmniejszenie przestrzeni w zabudowie zajmowanej przez tory. Tor dolny i górny SIMPLE dostępny jest w dwóch kolorach: srebrnym i jasnym brązie.

INSTRUKCJA MONTAŻU
DO POBRANIA
simple 10 Frame
Rączka FALA
PŁYTA 10mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
03806 SREBRNY 2500 40 szt.
03805 JASNY BRĄZ 2500 40 szt.
03434 SREBRNY 2700 40 szt.
03578 JASNY BRĄZ 2700 40 szt.
Rączka POLO
PŁYTA 10mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
03810 SREBRNY 2500 40 szt.
03809 JASNY BRĄZ 2500 40 szt.
03433 SREBRNY 2700 40 szt.
03579 JASNY BRĄZ 2700 40 szt.
Listwa pozioma górna/łącznik SIMPLE 10
PŁYTA 10mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
03755 SREBRNY 1500 24 szt.
03758 JASNY BRĄZ 1500 24 szt.
03756 SREBRNY 2000 24 szt.
03759 JASNY BRĄZ 2000 24 szt.
03757 SREBRNY 2500 24 szt.
03760 JASNY BRĄZ 2500 24 szt.
03580 SREBRNY 3000 24 szt.
03581 JASNY BRĄZ 3000 24 szt.
Listwa pozioma dolna SIMPLE 10
PŁYTA 10mm
SZYBA 4,5mm
LUSTRO 4mm
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
03746 SREBRNY 1500 12 szt.
03751 JASNY BRĄZ 1500 12 szt.
03747 SREBRNY 2000 12 szt.
03752 JASNY BRĄZ 2000 12 szt.
03748 SREBRNY 2500 12 szt.
03753 JASNY BRĄZ 2500 12 szt.
03582 SREBRNY 3000 12 szt.
03583 JASNY BRĄZ 3000 12 szt.

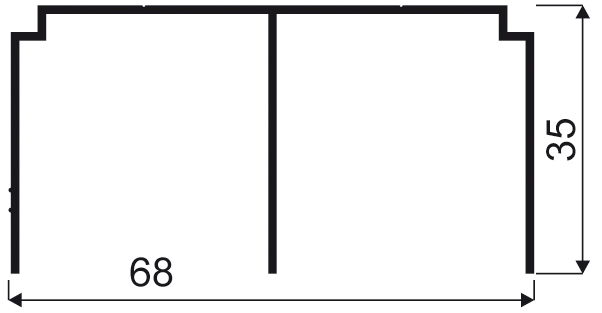

Tor górny SIMPLE
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
03715 SREBRNY 1500 12 szt.
03716 JASNY BRĄZ 1500 12 szt.
03714 SREBRNY 2000 12 szt.
03713 JASNY BRĄZ 2000 12 szt.
03726 SREBRNY 2500 12 szt.
03723 JASNY BRĄZ 2500 12 szt.
03400 SREBRNY 3000 12 szt.
03718 JASNY BRĄZ 3000 12 szt.
03727 SREBRNY 4000 12 szt.
03724 JASNY BRĄZ 4000 12 szt.
03469 SREBRNY 6000 12 szt.
03584 JASNY BRĄZ 6000 12 szt.
Tor dolny SIMPLE
KOD KOLOR DŁUGOŚĆ(mm) OPAK. ZBIORCZE JEDN. MIARY
03712 SREBRNY 1500 12 szt.
03711 JASNY BRĄZ 1500 12 szt.
03710 SREBRNY 2000 12 szt.
03709 JASNY BRĄZ 2000 12 szt.
03728 SREBRNY 2500 12 szt.
03722 JASNY BRĄZ 2500 12 szt.
03427 SREBRNY 3000 12 szt.
03717 JASNY BRĄZ 3000 12 szt.
03729 SREBRNY 4000 12 szt.
03725 JASNY BRĄZ 4000 12 szt.
03470 SREBRNY 6000 12 szt.
03589 JASNY BRĄZ 6000 12 szt.
Zaślepka gumowa do toru dolnego
KOD KOLOR DŁUGOŚĆ ROLKI JEDN. MIARY
20233 BEZBARWNA 50mb mb
Pozycjoner wózka górnego SIMPLE
KOD OPAK. ZBIORCZE JEDN. MIARY
20240 1 opak. (100 szt.)

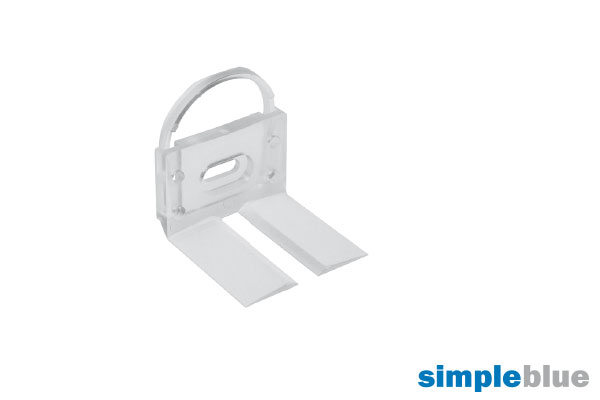

Pozycjoner wózka górnego FIX
Zalecany wkręt podkładkowy 3 x 13 (indeks 20096)
KOD OPAK. ZBIORCZE JEDN. MIARY
20326 10 szt.
Wózek prowadzący SIMPLE 10 niesymetryczny (Zestaw 2 szt.)
Do raczki FALA. W zestawie wózek lewy i prawy
KOD OPAK. ZBIORCZE JEDN. MIARY
10136 100 opak.
Wózek prowadzący SIMPLE 10 symetryczny (Zestaw 2 szt.)
Do rączki POLO. W zestawie wózek lewy i prawy
KOD OPAK. ZBIORCZE JEDN. MIARY
10137 200 opak.
Wózek dolny
SIMPLE / BLUE 10V (Zestaw 2 szt.)
KOD OPAK. ZBIORCZE JEDN. MIARY
10223 50 opak.
Stoper SIMPLE
KOD OPAK. ZBIORCZE JEDN. MIARY
10163 100 szt.
Uszczelka BEZBARWNA
KOD X (mm) W (mm) DŁUGOŚĆ ROLKI JEDN. MIARY
20031-SV 4 10 100 mb mb
20032-SV 4,5 10 100 mb mb
Szczotki ODBOJOWE
KOD KOLOR A (mm) B (mm) MONTAŻ DŁUGOŚĆ ROLKI OPAK. ZBIORCZE JEDN. MIARY
20094-SV SZARY 14 4 bez kleju 200 mb 4 rolki mb
20224-SV SZARY 14 4 bez kleju 50 mb 10 rolek rolka
Wkręt UNIX i BLACHOWKRĘTY
KOD NAZWA WYMIARY(mm) OPAK. ZBIORCZE JEDN. MIARY
20107 Wkręt UNIX z łbem stożk. 3×13 20 opak. (100 szt.)
20107 Wkręt UNIX podkł. 3,0×13 20 opak. (100 szt.)
20001 Blachowkręt 6,3×32 2000 szt.
